Hálózati teljesítmény analizátorok
A motorok, transzformátorok, teljesítményelektronika és energiaméréshez professzionális berendezéseket gyárt a német ZES Zimmer Electronic Systems GmbH, melynek készülékeit az ipar előszeretettel használja.
| Teljesítményanalizátorok: | |
| ZES ZIMMER LMG611 | Egyfázisú teljesítményanalizátor (új) 2021 |
| ZES ZIMMER LMG641 | 1-4 csatornás teljesítményanalizátor DUAL PATH technológiával (új) 2019 |
| ZES ZIMMER LMG671 | 1-7 csatornás teljesítményanalizátor DUAL PATH technológiával (új) 2019 |
| ZES ZIMMER LMG450 | Négy csatornás teljesítményanalizátor - Forgalmazása megszűnt (2025) |
| LMG-Remote | Megjelenítő, rögzítő és értékelő / beállító, vezérlő szoftver |
| LMG-TEST-SUITE | megfelelősségi tesztszoftverek |
| LMG-TEST-SUITE-EN1215 | CE-megfelelősségi szoftverek |
| Adapterek, lakatfogók | |
| ZES-szenzorok | ZES gyártású szenzorok |
| Danisense szezorok | Danisense gyártású szenzorok |
| Alkalmazások: | |
| Standby-Power | Készenléti állapot energiamérése |
| Measurement of magnetic characteristics of transformer cores and coil materials | Transzformátor vasmagjának mágneses karakterisztikája |
| Torque determination without torque measuring shaft | Motorok nyomaték meghatározása nyomatékmérő nélkül |
| Power Analyzers for measurements on inverters, drives and motors | Teljesítményanalízis inverterek, motorok és hajtások esetén |
| Az LMG600 sorozat megújult mérőcsatornákat kapott, dedikáltan a felhasználói igényekhez igazítva: | |
|
A - csatorna - nagypontosságú, szélessávú mérésekhez B - csatorna - általános mérési célokra C - csatorna - nagypontosságú 50/60 Hz-es mérésekhez |
|
| Mérési specifikációk | |

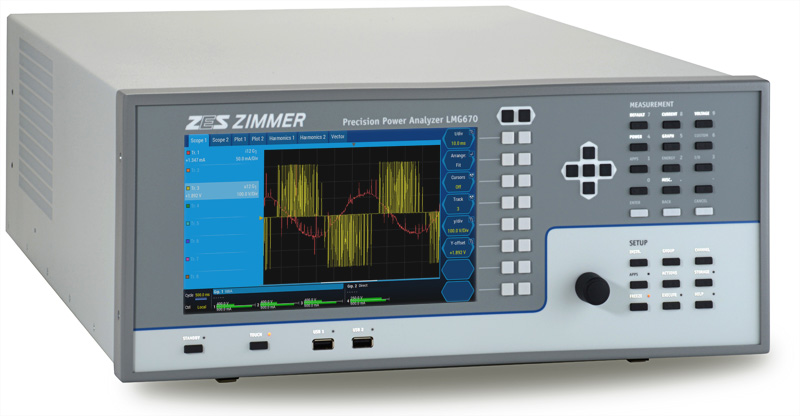

| ZES ZIMMER LMG671 teljesítményanalizátor | |
|
Kiemelkedő a <0,025%-os alappontossága, mely ebben |
 |
| Kiválóan használható motorok, transzformátorok, teljesítményelektronika, tápegységek, szünetmentes tápegységek, hibrid autóhajtások illetve energia mérésére és analizálására.A méréstartomány 3mV-tól 1000 V-ig és 500uA-től 32 A-ig terjed, mérési késleltetés <3ns, sávszélesség DC-10MHz, mintavételezési felbontás 18 bit, harmónikus és interharmónikus elemzés a 2000.-ig az EN61000-4-7 szerint, flicker mérés az EN61000-4-15 szerint, moduláris felépítés, mely lehetővé teszi 1..7 csatornára való konfigurálást, valósidejű V, I, P méréseket és harmonikusokat mér, számszerűen és grafikusan jelzi ki őket a színes érintőképernyőre. Belső memória, USB2.0, Gbit Ethernet, RS232, DVI/VGA interfészek. | |
| CE-megfelelőségi tesztekre alkalmas méréseket tesz lehetővé. | |
| A piacon található berendezések koronázatlan királya, alappontossága <0,025% a mért értékre (0,015% a mért értékre + 0,01% a mérési tartományra)! | |
| Műszaki áttekintő (pdf) | Műszaki adatlap (pdf) |
| Szórólap magyarul | Szórólap angolul |
| DUAL-PATH leírása | |

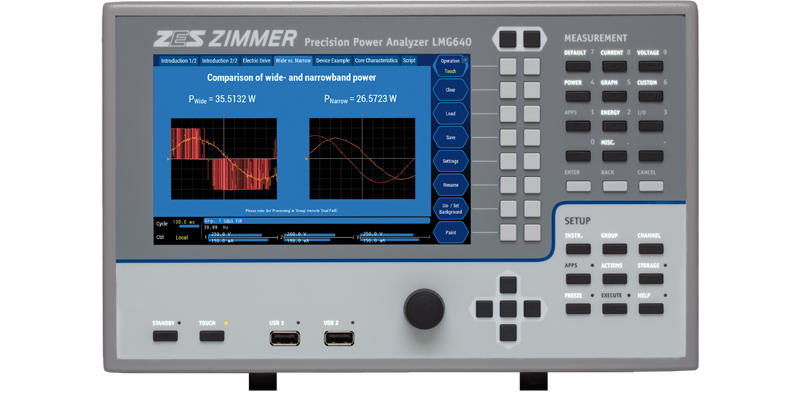

| ZES ZIMMER LMG641 teljesítményanalizátor | |
| Kiemelkedő a <0,025%-os alappontossága, mely ebben az árkategóriában egyedülálló. Méréstartománya DC-től 10 MHz-ig terjed. Közvetlen bemenetein max. 1000V feszültség, illetve 32A áram jeleket képes fogadni. Konfiguráció függvényében 1 - 4 mérőcsatorna használható |
 |
| Kiválóan használható 1- és 3 fázisú motorok, transzformátorok, teljesítményelektronika, tápegységek, szünetmentes tápegységek, hibrid autóhajtások illetve energia mérésére és analizálására. A méréstartomány 3mV-tól 1000 V-ig és 500uA-től 32 A-ig terjed, mérési késleltetés <3ns, sávszélesség DC-10MHz, mintavételezési felbontás 18 bit, harmónikus és interharmónikus elemzés a 2000.-ig az EN61000-4-7 szerint, flicker mérés az EN61000-4-15 szerint, moduláris felépítés, mely lehetővé teszi 1..7 csatornára való konfigurálást, valósidejű V, I, P méréseket és harmonikusokat mér, számszerűen és grafikusan jelzi ki őket a színes érintőképernyőre. Belső memória, USB2.0, Gbit Ethernet, RS232, DVI/VGA interfészek. |
|
| CE-megfelelőségi tesztekre alkalmas méréseket tesz lehetővé. | |
| A piacon található berendezések koronázatlan királya, alappontossága <0,025% a mért értékre (0,015% a mért értékre + 0,01% a mérési tartományra)! | |
| Főbb jellemzők (pdf) | DUAL-PATH leírása |

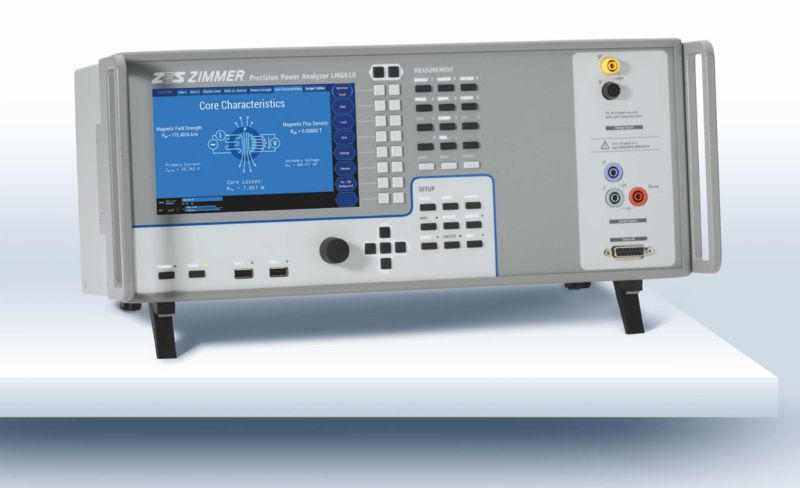

| ZES ZIMMER LMG611 teljesítményanalizátor | |
| Kiemelkedő a 0,025%-os alappontossága, mely ebben az árkategóriában egyedülálló. Méréstartománya DC-től 10 MHz-ig terjed. Közvetlen bemenetein max. 1000V feszültség, illetve 32A áram jeleket képes fogadni. Csak 1 csatornás kivitelben - 1 mérőcsatornával használható |
 |
| Kiválóan használható egyfázisú applikációk, pl: motorok, transzformátorok, teljesítményelektronika, tápegységek, szünetmentes tápegységek, hibrid autóhajtások illetve energia mérésére és analizálására. A méréstartomány 3mV-tól 1000 V-ig és 500uA-től 32 A-ig terjed, mérési késleltetés <3ns, sávszélesség DC-10MHz, mintavételezési felbontás 18 bit, harmónikus és interharmónikus elemzés a 2000.-ig az EN61000-4-7 szerint, flicker mérés az EN61000-4-15 szerint, moduláris felépítés, mely lehetővé teszi 1..7 csatornára való konfigurálást, valósidejű V, I, P méréseket és harmonikusokat mér, számszerűen és grafikusan jelzi ki őket a színes érintőképernyőre. Belső memória, USB2.0, Gbit Ethernet, RS232, DVI/VGA interfészek. |
|
| CE-megfelelőségi tesztekre alkalmas méréseket tesz lehetővé. | |
| A piacon található berendezések koronázatlan királya, alappontossága 0,025% a mért értékre (0,015% a mért értékre + 0,01% a mérési tartományra)! | |
| Műszaki specifikációk (pdf) | DUAL-PATH leírása |

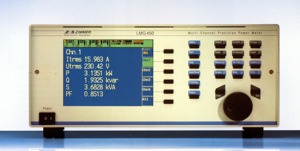

| ZES ZIMMER LMG450 háromfázisú/4-csatornás teljesítményanalizátor | |
|
Általánosan használható motorok, transzformátorok, Forgalmazása 2025 júniusától megszűnt! |
 |
|
Jellemzők: Funkciók: |
|
| Technikai specifikációk (angol pdf) | |
